直讀光譜儀作為金屬材料成分分析的核心設(shè)備，其檢測精度受硬件、樣品、環(huán)境及操作等多重因素影響。深入解析誤差來源并制定針對性控制措施，是保障分析結(jié)果可靠性的關(guān)鍵。
一、儀器硬件系統(tǒng)誤差
1.光源穩(wěn)定性偏差：激發(fā)能量波動直接影響特征譜線強度。例如，電弧光源若電流波動超過±1%，將導致碳元素檢測值偏差達5%-8%。
2.光學系統(tǒng)缺陷：光柵分光誤差、狹縫位置偏移或探測器老化，均會引發(fā)波長漂移或靈敏度下降。某型號儀器因光柵支架熱膨脹系數(shù)不匹配，導致夏季高溫時Fe元素波長偏差超0.02nm。
3.真空/氬氣環(huán)境異常：真空度不足或氬氣純度下降（低于99.995%），會增強空氣譜線干擾，降低輕元素（如C、P）檢測準確性。

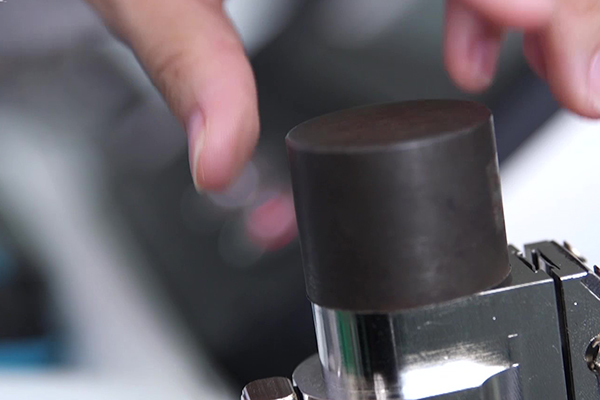

二、樣品制備與狀態(tài)誤差
1.表面處理缺陷：磨樣粗糙度不均（Ra＞1.6μm）或氧化層殘留，導致激發(fā)效率差異。例如，鑄鐵樣品若未徹底去除表面脫碳層，硅含量檢測值可能偏低10%-15%。
2.成分偏析與夾雜：合金元素分布不均或存在非金屬夾雜物，易引發(fā)局部光譜異常。某鋁合金樣品因存在Si相偏析，導致光譜儀單點檢測Si含量波動達±3%。
3.幾何尺寸偏差：樣品厚度不足（＜3mm）或激發(fā)面不平整，會引發(fā)激發(fā)能量泄露或光路遮擋。
三、環(huán)境與操作誤差
1.溫濕度波動：環(huán)境溫度每變化5℃，光電倍增管增益可能漂移2%-3%，濕度過高（＞70%）則易引發(fā)電路板短路風險。
2.標準化周期失控：未按時進行標準化校準（如超過24小時），儀器漂移可能導致Cu元素檢測值偏差累積至±5%。
3.人為操作差異：激發(fā)點選擇隨機性、電極打磨角度偏差等，均會引入重復性誤差。例如，電極尖端角度偏差超過5°，可能使激發(fā)能量波動達±8%。
四、控制策略建議
建立每日標準化校準制度，使用高純度標準物質(zhì)（如CRM系列）驗證儀器穩(wěn)定性。
規(guī)范樣品制備流程，采用自動磨樣機控制表面粗糙度，并通過金相顯微鏡檢測制備質(zhì)量。
配置恒溫恒濕實驗室（溫度20±2℃，濕度40%-60%），并安裝溫濕度聯(lián)動報警系統(tǒng)。
通過系統(tǒng)性誤差溯源與標準化管理，直讀光譜儀的檢測重復性RSD可控制在1%以內(nèi)，與濕法化學分析結(jié)果偏差縮小至±0.5%，為金屬材料質(zhì)量控制提供可靠依據(jù)。
